DC駆動サーキュレーション(循環)ポンプ
ジョンソンポンプでは、ボート、電車、バス、商用車、RV車、キャンピングカーの冷暖房システム用として、高品質の循環ポンプを提供しています。

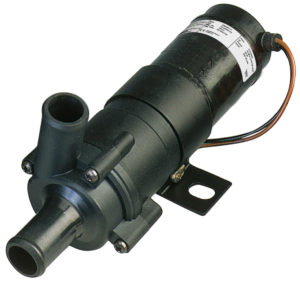

CM10 & 30 サーキュレーションポンプ
本体材質 : PPA(ポリフタルアミド)樹脂
インペラ : PPA樹脂
シャフト : ステンレス
電動機 : 12/24 V 全閉永久磁石、ボールベアリング
搬送液温度 : -40°C – +100°C
定格流量 : 15~18.5L/分(CM10)、20~26L/分(CM30)
長さ:177mm
幅:68mm
高さ:85mm
重量:0.53kg(CM10)、0.6kg(CM30)
CM10 品番電圧(DC)型式ポート径流量 (揚程1m時)
10-24501-03
10-24501-04
12V
24V
CM10P7-1Ø16 mm ( ⅝ ”)15 l/min (4 GPM)
10-24502-03
10-24502-04
12V
24V
CM10P7-1Ø20 mm (¾”)18,5 l/min (5 GPM)
10-24486-03
10-24486-04
12V
24V
CM10P7-1 with flexible cordØ16 mm ( ⅝ ”)15 l/min (4 GPM)
10-24487-03
10-24487-04
12V
24V
CM10P7-1 with flexible cordØ20 mm (¾”)18,5 l/min (5 GPM)
CM30 品番電圧(DC)型式ポート径容量(揚程1m時)
10-24503-03
10-24503-04
12V
24V
CM30P7-1Ø16 mm ( ⅝ ”)20 l/min (5.3 GPM)
10-24504-03
10-24504-04
12V
24V
CM30P7-1Ø20 mm (¾”)26 l/min (6.9 GPM)
10-24488-03
10-24488-04
12V
24V
CM30P7-1 with flexible cordØ16 mm ( ⅝ ”)20 l/min (5.3 GPM)
10-24489-03
10-24489-04
12V
24V
CM30P7-1 with flexible cordØ20 mm (¾”)26 l/min (6.9 GPM)




CM90

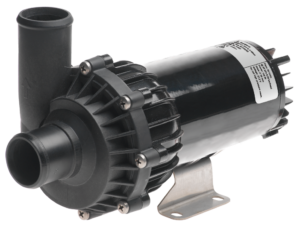

CM90 サーキュレーションポンプ
本体材質 : PPA (ポリフタルアミド, グラスファイバー補強)
インペラ : PA12
シャフト : ステンレス
電動機 : 12/24 V 全閉永久磁石、ボールベアリング
搬送液温度 : -40°C – +100°C (-40°F – 212°F)
定格流量 : 50~90L/分
長さ:244mm
幅:120mm
高さ:150mm
重量:3.0kg
品番型式容量(揚程1m時)容量(揚程2.5m時)
口径:Ø20 mm (¾")
10-24750-09CM90P7-1 13.6V D2065 l/min (17.2 GPM)50 l/min (13.2 GPM)
10-24750-10CM90P7-1 27.2V D2065 l/min (17.2 GPM)50 l/min (13.2 GPM)
口径:Ø38 mm (1½")
10-24664-09CM90P7-1 13.6V D3865 l/min (17.2 GPM)90 l/min (23.7 GPM)
10-24664-10CM90P7-1 27.2V D3865 l/min (17.2 GPM)90 l/min (23.7 GPM)




CM90BL

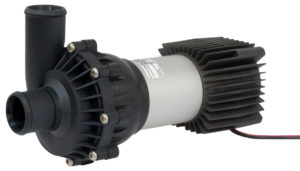

CM90BL サーキュレーションポンプ
本体材質 : PPA (ポリフタルアミド, グラスファイバー補強)
インペラ : PA12
シャフト : ステンレス
電動機 : 12/24 V 全閉永久磁石、ボールベアリング、ブラシレスモータ
搬送液温度 : -40°C – +100°C (-40°F – 212°F)
定格流量 : 55~115L/分 長さ:273.5mm
幅:121mm
高さ:141mm
重量:3.0kg
品番型式容量(揚程1m時)容量(揚程2.5m時
口径:Ø20 mm (¾")
10-24901-01CM90P7-1 BL 13.6V D2055 l/min (14.5 GPM)50 l/min (13.2 GPM)
10-24901-02CM90P7-1 BL 27.2V D2055 l/min (14.5 GPM)50 l/min (13.2 GPM)
口径:Ø38 mm (1½")
10-24898-01CM90P7-1 BL 13.6V D38115 l/min (30.4 GPM)90 l/min (23.8 GPM)
10-24898-02CM90P7-1 BL 27.2V D38115 l/min (30.4 GPM)90 l/min (23.8 GPM)




CM100

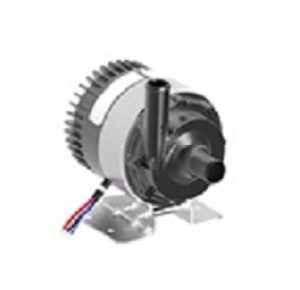

CM100HP サーキュレーションポンプ
本体材質 : PPA (ポリフタルアミド, グラスファイバー補強)
インペラ : PA12
シャフト : ステンレス
電動機 : 12/24 V 全閉永久磁石、ボールベアリング、ブラシレスモータ
搬送液温度 : -40°C – +100°C (-40°F – 212°F)
定格流量 : 55~115L/分 長さ:191mm
幅:135mm
高さ:179mm
重量:3.9kg
品番型式容量備考
口径:Ø25 mm (1")
10-13576-02CM100HP AL-1BL 27.2V D2585 l/min (揚程10m時)高圧タイプ
口径:Ø38 mm (1½")
10-13577-02CM100HP AL-1BL 27.2V D3885 l/min (揚程10m時)高圧タイプ
10-13578-02CM100HF AL-1BL 27.2V D38135 l/min (揚程4m時)高容量タイプ

カタログダウンロード(PDF)
pdfCM10-CM30 循環ポンプカタログ(英文版)
pdfCM90 循環ポンプカタログ(英文版)
pdfCM90BL 循環ポンプカタログ(英文版)
pdfCM100HP 循環ポンプカタログ(英文版)
pdfCM100HF 循環ポンプカタログ(英文版)
